應用范圍及檢測指標

適用于電力行業絕緣油中溶解氣體組分含量測定、絕緣油中含氣量的測定。

執行標準：

GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》

DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》

DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》

檢測指標：

1.   一次進樣，進樣量為1 mL，油中小檢測濃度：

2.   定性重復性：偏差≤1％

3.   定量重復性：偏差≤3％

產品介紹

1.1、絕緣油中溶解氣體組分含量的測定

用氣相色譜法測定絕緣油中溶解氣體的組分含量，是判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電運行。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。

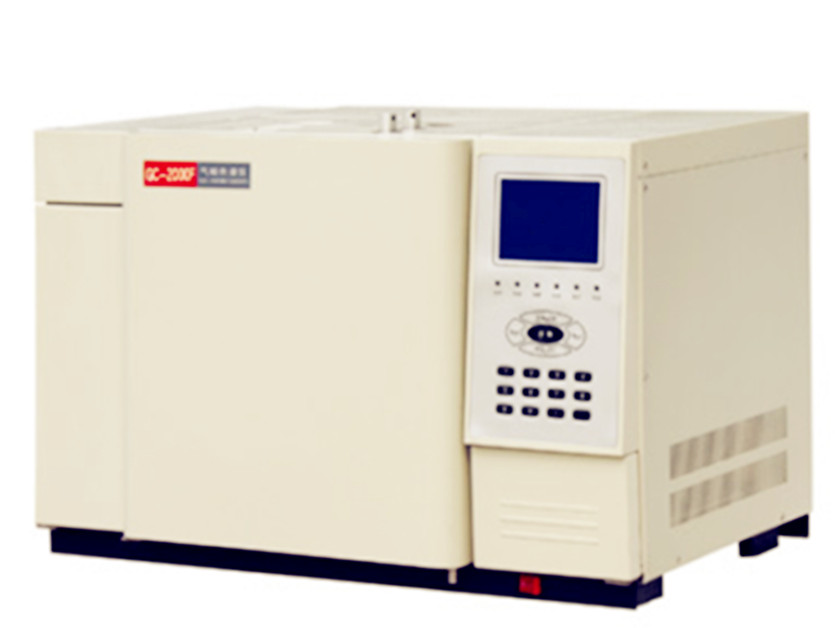

GC-2001絕緣油氣相色譜分析儀可根據用戶不同的需求，采用靈活多變的分析流程，單柱/雙柱的雙檢測器流程或者是雙柱的三檢測器流程，一次進樣即可完成絕緣油中溶解氣體組分（包括氫氣、氧氣、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的全分析。按國標規定的方法脫出絕緣油樣中的溶解氣體，由色譜柱進行分離，色譜檢測器進行檢測，然后通過專用色譜工作站進行數據的分析和管理。本方法滿足國家標準GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》、電力行業標準DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》中對氣相色譜儀的要求。

1.2、絕緣油中含氣量的測定

絕緣油的含氣量是油質監督的一項比較重要的指標。目前根據DL/T450-1991 方法制定的二氧化碳洗脫法僅適用于不含酸性氣體的油品測定，而根據DL/T423-91 方法制定的真空壓差法又因真空儀器的不易普及而存在一定的局限性。

GC-2001絕緣油氣相色譜分析儀的流程設計完全符合中華人民共和國電力行業標準DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》中有關色譜流程設計的規定。該機配備了高靈敏度的熱導檢測器和氫火焰離子化檢測器，以及一個鎳觸媒轉化爐，可實現對變壓器油中溶解的五種氣體組份： 氫氣、氧氣、氮氣、一氧化碳、二氧化碳的全部測定。其性能滿足DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》中對氣相色譜儀的要求。

性能特點

l  采用靈活多變的分析流程，滿足用戶不同的檢測需求。

l  一次進樣，可同時分析絕緣油中CO、CO2、H2、O2、N2、CH4、C2H6、C2H4、C2H2九種氣體。

l  微型轉化爐設計，具有更高的轉化率，可滿足對CO和CO2更小檢測限的追求。

l  CO、CO2通過甲烷轉化爐由FID檢測，H2、O2、N2由TCD檢測。

l  H2實際檢測濃度，可達到0.2ppm，CO/CO2低可達到0.05ppm（需增加附件配置）

l  工作站具有的數據處理、數據庫管理和圖形管理功能

l  多用戶多設備管理，方便了管理部門的檢索要求，自動校正因子計算，可多次校正平均

l  提供三比值檢索，TD圖示，組份濃度圖示等多種故障診斷方式

檢測器參數

1.氫火焰離子化檢測器（FID）

◎收集采用圓筒型結構，石英噴口

◎檢測限：≤6×10^-12g/s（正十六烷/異幸烷）

◎基線噪聲：5×10^-14A

◎基線漂移 ：≤1×10^-13A/30min

◎線性：≥10⁷

◎自動點火

2.熱導檢測器（TCD）

◎采用半擴散式結構

◎電源采用恒流控制方式

◎敏感度：S≥3000mv.ml/mg（正十六烷/異幸烷）  HTCD高靈敏度熱導檢測器S≥10000mv.ml/mg（正十六烷/異幸烷）； 數字放大1、2、4、8倍任選

◎基線噪音：≤10μv

◎基線漂移：≤30μv/30min

◎線性：≥10⁵

◎載氣流速穩定性：≤1%。
